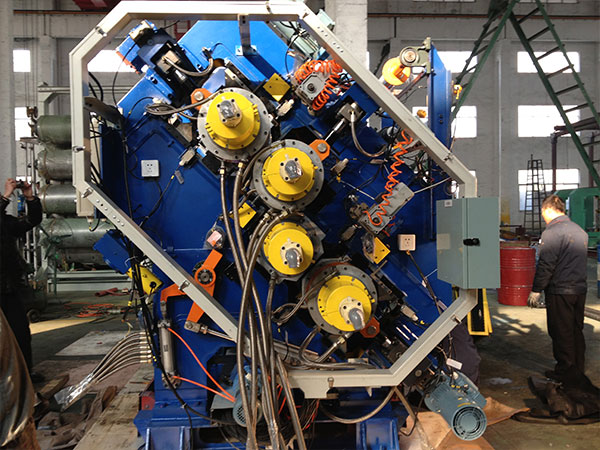

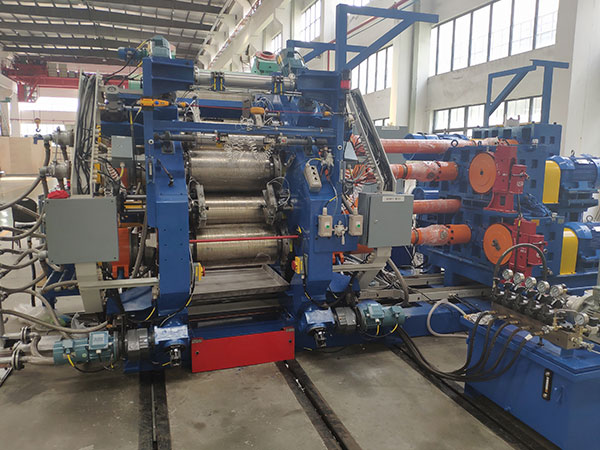

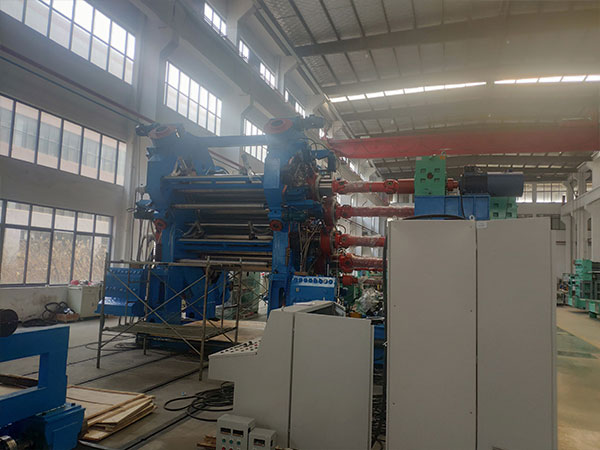

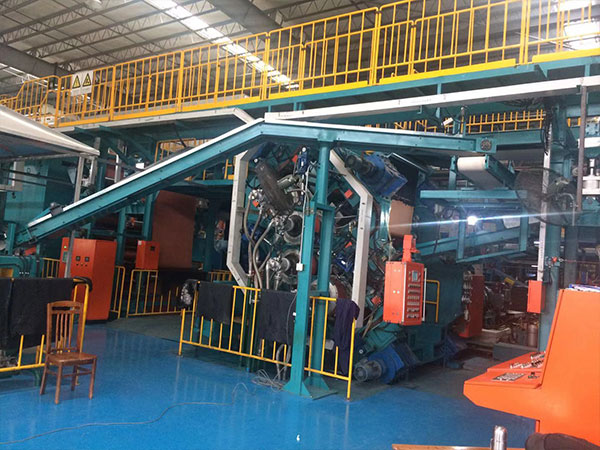

主要用于簾布、帆布及其他紡織物的單面或雙面一次性連續貼膠、膠料壓片、子午胎內襯層及氣密層薄膠片的壓延生產。
1.輥筒采用周邊鉆孔輥，加熱或冷卻效果更均勻。
2.輥筒裝有軸交叉、預負荷和反彎曲裝置，壓延制品的精度。

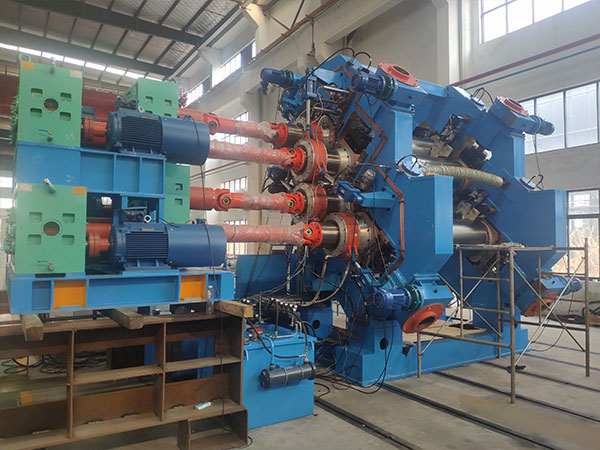

3.每支輥筒由一個電機獨立驅動，輥筒速比任意可調，可滿足不同工藝的要求。
4.控制系統采用PLC,安全可靠，操作方便，自動化程度高。產。
|
型號 Model |
XY-4Γ1120 | XY-4Γ1200 | XY-4Γ1600 | XY-4Γ1730 | XY-4S660 | XY-4S1200 | XY-4S1250 | XY-4S1500 | XY-4S1730 | XY-4S2030 | XY-4S2250 | XY-4S2500 | XY-4S3400 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
輥筒直徑 Roll diameter |
360 | 400 | 560 | 610 | 356 | 400 | 450 | 510 | 610 | 660 | 710 | 820 | 900 | |
|
輥筒工作長度 Roll working length |
1120 | 1200 | 1600 | 1730 | 660 | 1200 | 1250 | 1500 | 1730 | 2030 | 2250 | 2500 | 3400 | |
|
驅動輥線速度(m/min) Drive roll liner speed |
2～20 | 2.5～25 | 3～30 | 4～40 | 3～30 | 3～30 | 3.5～35 | 3～30 | 5～50 | 5～50 | 5～50 | 5～50 | 5～50 | |
|
制品寬度 Max.product width |
900 | 1000 | 1400 | 1500 | 500 | 1000 | 1200 | 1300 | 1500 | 1600 | 2000 | 2200 | 3100 | |
|
制品小厚度 Min.product thickness |
0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
|
電機功率 Motor power |
55 | 75 | 144 | 160 | 22×4 | 30×4 | 37×4 |
45×2, 55×2 |
75×2, 90×2 |
90×2, 110×2 |
110×2, 132×2 |
160×4 | 220×4 | |
|
外形尺寸 Overall dimension |
長(L) | 5010 | 6320 | 6180 | 7140 | 5350 | 5780 | 6060 | 7150 | 8380 | 8550 | 9350 | 10760 | 16970 |
| 寬(W) | 1610 | 2260 | 2990 | 3220 | 2100 | 3330 | 3150 | 2650 | 3520 | 3520 | 4080 | 4400 | 5500 | |
| 高(H) | 2560 | 2500 | 4110 | 4670 | 2350 | 3940 | 3600 | 3750 | 4740 | 5060 | 5410 | 5960 | 8570 | |
|
重量 Weight |
13 | 18 | 45 | 64 | 12.5 | 30 | 35 | 45 | 65 | 73 | 82 | 90 | 165 | |
